工艺分野下的跨界困局：NAND厂商转做DRAM，不止是“盖楼”与“挖井”的差距

当前，国内ＮＡＮＤ厂商拟跨界布局ＤＲＡＭ乃至ＨＢＭ市场的传闻，在行业内掀起热议。在　ＡＩ大模型驱动　ＨＢＭ成为算力核心资源的当下，市场对国产ＨＢＭ的落地满怀期待，毕竟手握这项技术就意味着掌握算力竞争的主动权。而国产厂商此前已在ＤＲＡＭ领域实现突破，ＤＤＲ与ＬＰＤＤＲ等品类相继完成国产零的突破，ＮＡＮＤ领域也在堆叠工艺上持续进阶。但从工程制造的专业视角来看，从ＮＡＮＤ到ＤＲＡＭ再到ＨＢＭ　的跨界，绝非拥有厂房和光刻机就能实现产能平移那么简单。

不少业内专家直言，外界常因二者同属存储芯片而误以为技术可互通复用，却忽略了二者在产品定位、核心工艺与制造逻辑上的本质差异，这种跨界就像传统车企研发火箭，看似同属一个大领域，实则技术体系完全不同。更关键的是，这并非高阶技术向低难度领域的顺势延伸，而是逆技术演进规律的攻坚，即便部分企业推出工程样品，距离兼顾性能与一致性的规模化量产、真正实现市场化应用，仍有难以逾越的鸿沟。

ＤＲＡＭ精挖深井与ＮＡＮＤ堆叠高楼的制造天堑

存储芯片并非同质化产品，ＤＲＡＭ与ＮＡＮＤ在计算机系统架构中承担着截然不同的职责，二者各司其职、无法相互替代，而这种功能分野，更从根源上决定了二者制造工艺的天壤之别，其中ＤＲＡＭ的工艺难度尤为突出，构成了跨界攻坚的核心壁垒。

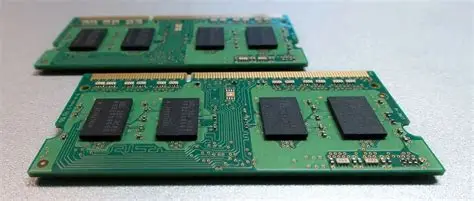

ＤＲＡＭ（随机存取存储器）堪称ＣＰＵ与ＧＰＵ的“高速中转站”，核心使命是实现极致的数据读写速度，以纳秒级响应完成数据吞吐与交换。无论是运行复杂的人工智能模型，还是处理高清视频渲染、大型游戏加载等重负载任务，ＤＲＡＭ的带宽表现与延迟控制都直接决定了计算效率的天花板。但为了追求极致速度，它不得不牺牲数据持久性——作为易失性存储，一旦切断电源，“中转站”内的所有数据会瞬间清零。

与之相对，ＮＡＮＤ（闪存）则是整个系统的“海量仓库”，核心诉求是最大化存储容量与数据稳定性。即便完全断开电源，ＮＡＮＤ中存储的信息也能留存数年甚至数十年，无需持续供电维持。因此，ＮＡＮＤ的技术演进核心，始终围绕着如何在有限的硅片面积内，承载更多的比特数据，实现存储密度的持续提升。

从整个计算体系的定位来看，ＤＲＡＭ更贴近ＣＰＵ、ＧＰＵ等计算核心，必须与计算核心的运行速度精准适配，是存储层级中更核心的存在，其读写速度约为ＮＡＮＤ的３０００倍，二者在功能上形成互补，却无法相互替代，而功能的差异直接导向了工艺路线的彻底分野。

二者在纳米级制造层面的工艺逻辑，堪称两个完全独立的领域——若用形象的比喻，ＤＲＡＭ的制造是“精挖深井”的极致微缩，ＮＡＮＤ则是“搭建高楼”的垂直堆叠，二者的工艺难度、核心痛点与技术突破方向截然不同，其中ＤＲＡＭ的工艺复杂度与极限挑战远超ＮＡＮＤ，是跨界突破的核心难关。

在ＮＡＮＤ领域，３Ｄ堆叠技术早已成为行业主流，也是提升存储密度的核心路径。工程师们通过精准的工艺控制，将存储单元垂直堆叠至数百层，在有限的硅片空间内构建起高密度的存储阵列，如同在方寸之地搭建起一座座摩天大楼。这种工艺的核心挑战集中在结构稳定性与精准度上：一方面要保证数百层薄膜的厚度均匀、材质一致，避免因层数过多导致的结构坍塌或性能衰减；另一方面，需要在极短时间内精准打通成千上万个贯穿全层的超深接触孔，确保数据能够高效传输，每一个环节的误差都可能导致整批产品报废。随着堆叠层数不断突破（已达５００层以上），对薄膜沉积、刻蚀等工艺的精度要求更是达到了纳米级的极致。

相较于ＮＡＮＤ的“向上堆叠”，ＤＲＡＭ的制造更像是“向下深挖”，考验的是微缩工艺的极限突破，其难度远超ＮＡＮＤ。每一颗ＤＲＡＭ存储单元都由一个晶体管和一个电容器组成，而电容器的性能直接决定了数据存储的稳定性——需要存储足够的电荷以清晰区分０和１信号，同时还要尽可能缩小体积，适配制程微缩的趋势。随着ＤＲＡＭ制程向１４ｎｍ及以下节点推进，电容必须做得极窄且极深，形成极高的深宽比（深度与宽度的比值），这种极端结构相当于在头发丝粗细的截面上，挖掘数亿口深达数公里的深井，无论是物理层面的结构控制，还是化学层面的材料沉积，都在挑战半导体制造的极限。

业内专家指出，ＣＰＵ、ＧＰＵ的制造难度已被大众熟知，但ＤＲＡＭ的制造难度实则与高端逻辑芯片处于同一水平，二者并称制造难度最高的两类芯片。衡量芯片制造难度的核心指标之一，便是光刻机的应用——ＥＵＶ（极紫外）光刻机作为全球最先进的半导体制造设备，主要用于７ｎｍ、５ｎｍ节点的ＣＰＵ，以及１４ｎｍ级别（１ａ／１ｂ节点）的先进ＤＲＡＭ生产，而ＮＡＮＤ制造则无需依赖ＥＵＶ光刻机，仅通过ＤＵＶ（深紫外）光刻机即可满足需求。这一差异直接印证了：先进ＤＲＡＭ面临的制造挑战与物理极限，与５ｎｍ、７ｎｍ高端ＣＰＵ持平，均属于全球工业领域的“地狱级难度”任务，而ＮＡＮＤ的工艺门槛与之相比差距显著，这也成为ＮＡＮＤ厂商跨界攻坚ＤＲＡＭ的核心阻碍。

产线重构＋历史镜鉴＋量产鸿沟：ＮＡＮＤ厂商攻坚ＤＲＡＭ的三道生死关

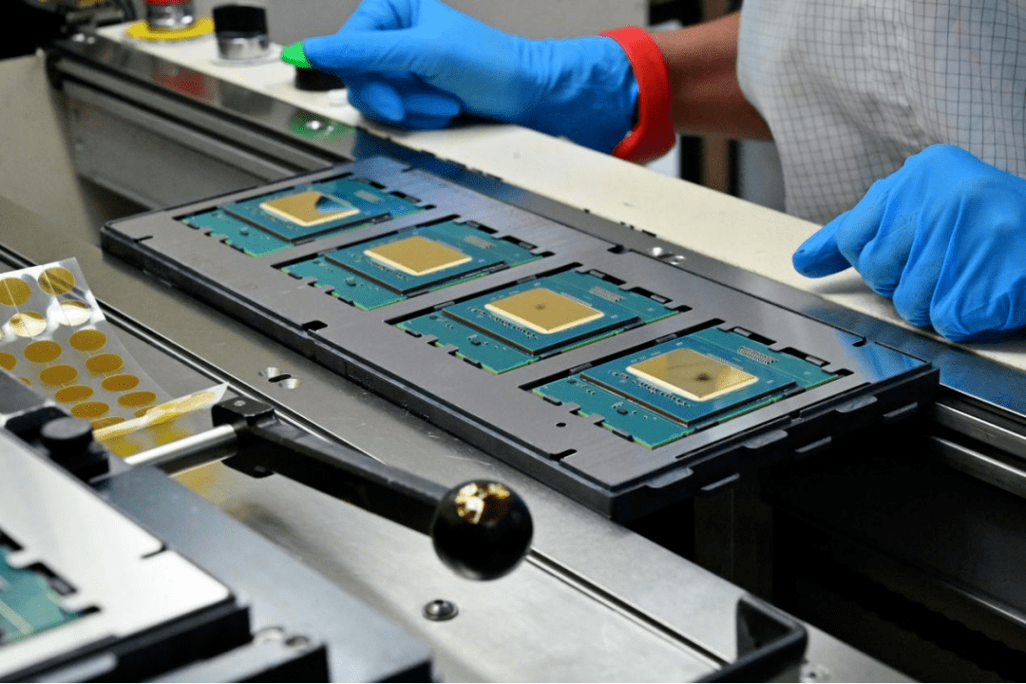

ＮＡＮＤ厂商跨界攻坚ＤＲＡＭ，需直面产线、产业历史与量产落地的多重阻碍，每一道壁垒都需付出高昂代价。外界常误以为半导体厂房可通用，实则ＤＲＡＭ与ＮＡＮＤ生产线完全无法兼容，转型需彻底重构。二者技术原理与单元结构的差异，决定核心制造设备无法复用：ＤＲＡＭ生产需高介电常数材料沉积设备、精密原子层沉积工具及严苛的杂质与温控标准，以保障电容结构稳定；ＮＡＮＤ产线则侧重深孔刻蚀设备适配垂直堆叠需求。而ＮＡＮＤ厂房的设计的全维度适配堆叠工艺，转型ＤＲＡＭ需清空机台、投入数十亿美元购置新设备并完成长期工艺校准，资本与时间成本极高。

从产业历史来看，ＤＲＡＭ市场竞争残酷、门槛极高，德国奇梦达、日本尔必达等巨头均因难以承受试错成本与周期波动黯然退场。全球现存三大存储巨头均以ＤＲＡＭ起家，攻克核心技术后才“降级”切入ＮＡＮＤ市场，而从ＮＡＮＤ逆向攻坚ＤＲＡＭ尚无成功先例，需重构研发范式、储备专业人才并突破专利壁垒。

即便突破技术与产线难关，从工程样品到规模化量产仍需跨越“死亡之谷”。行业对ＬＰＤＤＲ５　ＤＲＡＭ样品的审慎态度，正源于此——样品仅代表实验室技术可行，ＤＲＡＭ良率控制极度敏感，晶圆上少量单元故障即可能导致芯片报废；且需经过１－２年下游客户认证，与高端处理器及终端厂商深度适配，信任资产积累耗时久。此外，ＨＢＭ依赖先进ＤＲＡＭ原片集成，缺乏量产积淀则无从谈起，进一步抬高了跨界门槛。

外界往往存在认知误区，认为半导体厂房具有通用性，只需更换生产物料就能切换产品类型，实则ＤＲＡＭ与ＮＡＮＤ的生产线在设备配置、工艺参数上完全无法兼容，转型意味着彻底的“重装上阵”。二者技术原理与单元结构的差异，决定了核心制造设备无法复用：ＤＲＡＭ生产需大量高介电常数（Ｈｉｇｈ－Ｋ）材料沉积设备与精密原子层沉积（ＡＬＤ）工具，用于构建复杂电容结构，同时对金属杂质、温度控制的要求极致严苛，以避免电容间电荷干扰；ＮＡＮＤ产线则侧重配置深孔刻蚀设备，适配垂直堆叠的工艺需求。

当下，关于国产ＨＢＭ的期待与讨论不断升温，这背后既反映了市场对突破算力瓶颈的迫切需求，也凸显了自主掌握核心存储技术的战略意义。然而，从ＮＡＮＤ向ＤＲＡＭ乃至ＨＢＭ的跨越，绝非一蹴而就的产能平移或技术复用，而是一场涉及底层原理、工艺体系与产业生态的全维度重构。

中国存储产业的向上突破值得尊敬，而真正的崛起，必将源于对技术演进逻辑的深刻敬畏、对制造细节的持久打磨，以及穿越周期波动的战略定力。这条路没有捷径，但每一步扎实的工艺积累与量产爬坡，都是在为最终的体系性突破奠定基石，也是在为全球存储格局的未来书写新的可能。
